铁矿石颚式破碎机

铁矿石颚式破碎机

  • 产品重量:0.8-150.6t
  • 处理能力:1-1000t/h
  • 适用物料:适于破碎河卵石、花岗岩、玄武岩、石灰石、石英石、铁矿石、煤矸石建筑垃圾等物料。
  • 适用范围:广泛应用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多行业,破碎抗压强度不超过320兆帕的各种物料。
在线咨询

铁矿石是钢铁生产企业的重要原材料,天然矿石(铁矿石)经过破碎、磨碎、磁选、浮选等程序可以逐渐选出铁。破碎作为首道处理工序是非常重要的,铁矿石颚式破碎机是破碎铁矿石等物料的主要设备,铁矿石颚式破碎机一般制成中、小型规格,破碎比可达到10,随着工业发展的需要,铁矿石颚式破碎机的设备性能,外观设计均有很大的改进,也具备了产品粒度均匀、结构简单、工作可靠、维修简便等特点。铁矿石颚式破碎机设备规格齐全,可满足客户的众多需求,是目前初级破碎的必选设备。

铁矿石颚式破碎机

铁矿石颚式破碎机

铁矿石颚式破碎机性能优势

降低生产成本低

铁矿石颚式破碎机特殊的深腔型设计并且无死区,可将物料一次性破碎成粒度适中的物料。有效地缓解了二级和三级破碎设备的压力和磨损,降低了生产成本。

多碎少磨、降低运营费

铁矿石颚式破碎机具有强大的破碎能力,实现多碎少磨,提高生产线的生产能力和效率,极大地降低了运营费用。

对物料要求低、不宜堵赛

铁矿石颚式破碎机对原物料的大小、含水量多少等要求很低,因为其特殊的破碎腔型使得即使在破碎粒度大、湿度大的物料时,也不会造成破碎腔堵塞。

低单位成本、高破碎比

铁矿石颚式破碎机有着低单位成本,高破碎比的性能优势,可增大进料量,延长维护周期,降低维修时间,提高破碎效率,这些优势使得颚式破碎机已经成为当下市场较先进的破碎设备。

红星铁矿石颚式破碎机

红星颚式破碎机生产车间

铁矿石颚式破碎机主要部件

动颚和定颚:铁矿石颚式破碎机的工作部分由动颚和定鄂组成,动颚和定颚都由颚床和颚板组成,颚板用螺栓和楔铁固定在颚床上,定鄂的颚床是机架前壁,动颚要有足够的强度和刚度,以承受破碎反力。

传动件:偏心轴是铁矿石颚式破碎机的主轴,受有巨大的弯扭力,偏心轴一端装带轮,另一端装飞轮,采用高碳钢制造。

机架:铁矿石颚式破碎机的机架是上下开口的四壁刚性框架,用作支撑偏心轴并承受破碎物料的反作用力,必须要有足够的强度和刚度,一般用铸钢整体铸造。

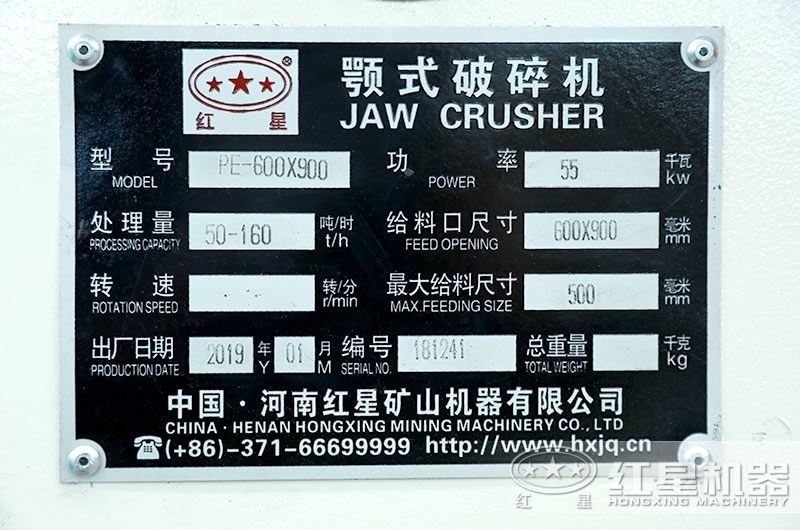

颚式破碎机工作参数铭牌

颚式破碎机工作参数铭牌

工作原理

铁矿石鄂式破碎机的结构主要有机架、偏心轴、大皮带轮、飞轮、动鄂、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定鄂板与活动鄂板等部分组成,其中肘板还起到保险作用。铁矿石鄂式破碎机的破碎方式为曲动挤压型,主要是模仿动物的两颚运动来完成破碎作业,电动机驱动皮带和皮带轮,通过偏心轴使动鄂上下运动,当动鄂上升时肘板和动鄂间夹角变大,从而推动动鄂板向定鄂板接近,与此同时物料被挤压、搓、碾等多重破碎;当动鄂下行时,肘板和动鄂间夹角变小,动鄂板在拉杆、弹簧的作用下离开定鄂板,此时已破碎物料从破碎腔下口排出,随着电动机连续转动破碎机动鄂作周期性的压碎和排料,实现批量生产。

产品内部图

内部结构图

技术参数

型号给料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PE-150×250150×25012510-401-32504P   5.50.8720×660×850
PE-200×300200×30018015-502-62604P   7.51.2910×750×990
PE-200×350200×35018018-703-102604P   111.51000×870×990
PE-250×400250×40021020-605-203006P   152.81300×1090×1270
PE-400×600400×60034040-10016-602756P   3071730×1730×1630
PE-500×750500×75042550-10040-1102756P   55121980×2080×1870
PE-600×750600×750500150-20080-2402756P   5515.82070×2000×1920
PE-600×900600×90050065-16050-1802506P   55172190×2206×2300
PE-750×1060750×106063080-140110-3202508P   110292660×2430×2800
PE-800×1060800×1060640130-190130-3302508P   11029.82710×2430×2800
PE-830×1060830×1060650160-220150-3362508P   11030.72740×2430×2800
PE-870×1060870×1060660200-260190-3362508P   11031.52810×2430×2800
PE-900×1060900×1060685230-290230-3902508P   110332870×2420×2940
PE-900×1200900×120075095-165220-4502008P   110523380×2870×3330
PE-1000×12001000×1200850195-265315-5002008P   110553480×2876×3330
PE-1200×15001200×15001020150-350400-8001806P   160-220100.94200×3300×3500
PE-1500×18001500×18001200220-350500-10001808P   280-3551395160×3660×4248
PE-1600×21001600×21001500300-3501300-22001608P   350-380150.66210×4013×4716
PEX-150×750150×75012018-488-253204P   153.81200×1530×1060
PEX-250×750250×75021025-6013-353306P   225.51380×1750×1540
PEX-250×1000250×100021025-6016-523306P   3071560×1950×1390
PEX-250×1200250×120021025-6020-613306P   379.72140×1660×1500
PEX-300×1300300×130025020-9016-1053006P   5515.62720×1950×1600
