活性石灰回转窑

活性石灰回转窑

  • 规格:Φ2.5×40-Φ4.8×68m
  • 生产能力:150-1000t/d
  • 应用范围:适用于钢铁行业、化工、电石行业与煤粉混烧等技术。
  • 产品介绍:石灰回转窑的一种,它是煅烧活性石灰的主要设备,具有热耗低,石灰活性度高,燃料适应性强,结构简单,造价低廉等优点。
在线咨询

活性石灰回转窑采用了先进的现代技术,能充分利用廉价能源,特别能利用原来对环境有污染的气体作主要能源,变废为宝,不仅能达到保护环境的目的,而且经过石灰回转窑生产的石灰质量好且成本低。因此,石灰回转窑是一种具有环保、节能、自动化程度较高的现代化石灰窑,主要用于焙烧钢铁厂、铁合金厂用的活性石灰和轻烧白云石,对增加企业经济效益,推广新技术石灰生产具有重要的现实意义

活性石灰回转窑性能优势

密封性好

石灰回转窑两端采用组合式鳞片密封,使其漏风系数小于10%,另外使用复合型耐火材料,以减少辐射热损失。

结构合理,工作可靠

石灰回转窑使用的填充式、可分区通风的圆形或方形竖式冷却器,使由冷却器出来的石灰温度为800C+环境温度,便于输送、储存。

减少能耗

并可将入窑二次空气预热到7000C以上,减少了运动部件和特殊材料,降低能耗。

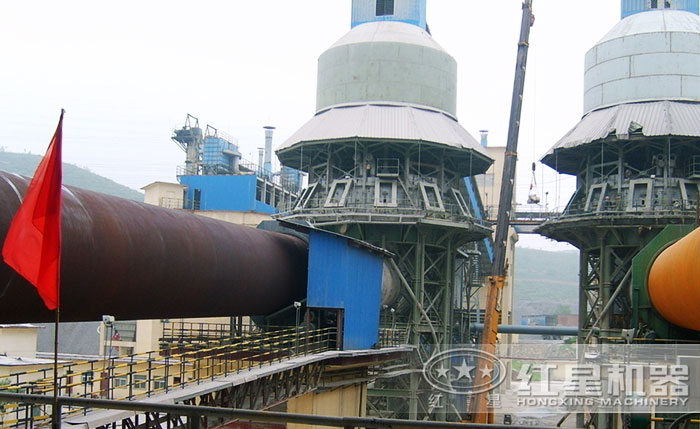

石灰回转窑

白灰回转窑

白灰回转窑是活性石灰回转窑的一种,活性白灰是提高钢材强度的关键材料之一,白灰回转窑的自动化控制水平和可靠性直接关系到白灰的纯度和能耗。系统采用了自动化水平很高的PLC控制技术,结合PID控制算法,采用现场总线技术以及工业以太网技术来实现活性白灰回转窑的生产过程自动化。

白灰回转窑

石灰回转窑对布置低点的要求

石灰回转窑对布置低点有很高的要求,回转窑中心高度,宜根据熟料冷却机的型式及布置确定。

回转窑基础墩布置应符合下列规定:

1)回转窑的安装尺寸应一律以冷窑为依据。

2)基础墩之间的水平距离,应根据热膨胀后的尺寸确定。

3)窑筒体轴向热膨胀计算,应以设在传动装置附近带挡轮的轮带中心为基准点,向两端膨胀。

4)基础面的斜度应与窑筒体斜度相等,基础孔应垂直于基础面。

回转窑实拍图

当设有两台以上回转窑时,两窑中心距的确定应符合下列原则:

1)满足窑头和窑尾设备的布置要求。

2)要便于设备操作和检修。

3)结合中央控制室的合理位置。

回转窑生产现场

工作原理

回转窑工作原理

产品内部图

回转窑结构图

技术参数

设计能力(t/d)1502002503003504005006007508001000
产品

活性石灰

煅烧白云石

活性石灰

煅烧白云石

活性石灰

煅烧白云石

活性石灰

煅烧白云石

活性石灰

煅烧白云石

活性石灰

煅烧白云石

活性石灰

煅烧白云石

活性石灰

煅烧白云石

活性石灰煅烧白云石活性石灰煅烧白云石活性石灰煅烧白云石
预热器圆形竖式预热器或多边形竖式预热器圆形竖式预热器或多边形竖式预热器圆形竖式预热器或多边形竖式预热器圆形竖式预热器或多边形竖式预热器圆形竖式预热器或多边形竖式预热器圆形竖式预热器或多边形竖式预热器圆形竖式预热器或多边形竖式预热器圆形竖式预热器或多边形竖式预热器多边形竖式预热器多边形竖式预热器多边形竖式预热器
回转窑规格(m)Φ2.5×40Φ2.8×42Φ3×46Φ3.2×50Φ3.5×54Φ3.6×56Φ3.8×58Φ4×60/Φ4.2×50Φ4.3×58Φ4.3×64Φ4.8×68
有效容积(m³)142190235292390430505575/5486707381005
燃烧温度(℃)1350/12501350/12501350/12501350/12501350135013501350135013501350
冷却器方形竖式冷却器方形竖式冷却器方形竖式冷却器方形竖式冷却器方形竖式冷却器方形竖式冷却器方形竖式冷却器方形竖式冷却器方形竖式冷却器方形竖式冷却器方形竖式冷却器
燃料煤气
煤粉
煤气
煤粉
煤气
煤粉
煤气
煤粉
煤气
煤粉
煤气
煤粉
煤气
煤粉
煤气
煤粉
煤气
煤粉
煤气
煤粉
煤气
煤粉
热耗(KJ/KgC3O)5300/50005300/50005300/50005300/50005225522551005100481048104810
