原料磨

原料磨

  • 产品规格:φ1.5×5.7~φ4.6×10.5m
  • 生产能力:4.5-210t/h
  • 应用范围:广泛应用于水泥,硅酸盐制品,新型建筑材料、耐火材料、以及玻璃陶瓷等生产行业。
  • 产品介绍:我公司是专业的原料磨生产厂家,主要包括普通原料磨、风扫磨、尾卸提升循环磨、中卸提升循环磨等。
在线咨询

原料磨适用于中小型规模的原料粉磨系统,一般用于磨外选粉的圈流粉磨系统,也适用于与选粉机组成的循环圈流粉磨。我公司是专业的原料磨生产厂家,原料磨传动形式为边缘传动,结构紧凑,占地少,从而大大节省了用户投资。

原料磨性能优势

分级效果好

筒体内部采用新型分级衬板与标准阶梯衬板等规格,增加了物料研磨表面积,分级效果更好,后期维护及更换更加简单。

易于安装维护

新型隔仓结构采用了可调扬料板与固定扬料板,易于安装,后期维护及更换更加简单。

粉磨细

原料磨采用高细筛分磨粉技术,内置特殊结构的双层隔仓装置、活性衬板和磨尾出料装置,满足客户的对粉磨细度的需求。

粉磨电耗低

设备性能稳定,能大幅度降低综合粉磨电耗,为客户节省开支,从而达到较高的生产能力。

原料磨

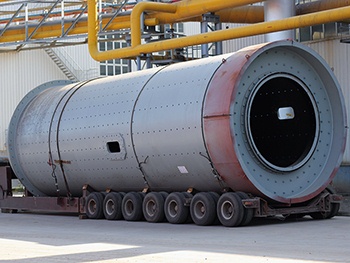

原料磨图片

原料磨实拍图

原料磨实物图

原料磨工作原理

原料磨通常采用边缘传动方式,待磨物料经喂料机连续均匀的进入到原料磨内部,电机通过减速机带动磨机筒体旋转运动,物料首先沿着中空轴螺旋进入第一磨仓内部,磨内的钢球介质和物料受到筒体的回旋转动产生了摩擦作用和离心力作用,物料在离心力的作用下被带到一定的高度后,呈料幕被抛撒泻落,然后被钢球打击研磨,被粉碎的成品排出磨机经分选设备选出合格的物料,在循环粉磨系统中不合格的物料继续回到磨机受到研磨体的打击和研磨,直到细度合格。

原料磨结构图

技术参数

产品规格(m) 磨机形式 传动形式 减速机 电机功率(kw) 生产能力(t/h) 总重量(t)
型号 速比
φ1.5×5.7 开流 边缘 ZD40 3.55 130 4.5-6 25.8
φ1.8×6.4 开流 边缘 ZD60 4.5 210 7.5-15 43
φ2.2×6.5 圈流 边缘 ZD70 5 380 14-26 60
φ2.4×7 圈流 边缘 ZD70 5 475 24-28 81
φ2.4×10 圈流 边缘 ZD80-4-LL 6.44 570 32-36 118
φ2.6×10 圈流 边缘 JDX710 6.3 800 45-50 130
φ3×9 开流 边缘 JDX800 6.3 1000 55-60 158
φ3.2×9 圈流 边缘 MBY900 7.1 1250 62-65 195
φ3.5×10 开流 边缘 JDX900 5.84 1250 70-75 200
φ3.8×7.5 圈流 边缘 JDX900 5.6 1600 80 233
φ4.6×10+3.5 圈流 中心 JQS3550 15.1 3550 190 415
φ4.6×10.5+3.5 圈流 中心 JQS3550 15.1 3550 210 476
