惯性振动筛构造、工作过程及工作原理

作者:田慧慧 发布时间:2012-04-10 16:02:28 更新时间:2018-05-05 17:20:57
上一篇 已经是最后一篇了

惯性振动筛是利用装在传动轴上的偏重物随轴一起旋转而产生的惯性力使筛子产生振动.所以称为惯性振动筛。惯性振动筛示意图如图所示。

振动筛

惯性振动筛示意图

1-筛箱;2-筛网;3-皮带轮;4-主轴;5-轴承

1、惯性振动筛的构造:惯性振动筛与偏心振动筛有很多相同之处,如筛框、筛面、圆盘及偏重物、滚动轴承等。主要区别在于传动轴是非偏心的普通轴,筛子用弹簧弹性支承在基础上。

振动筛内部结构

振动筛内部结构

1、惯性振动筛的工作过程及工作原理:惯性振动筛的传动轴在电动机的带动下高速旋转,轴上的圆盘及配重物在旋转过程中产生较大的惯性力,筛子在惯性力的作用下高速振动,当筛子向下运动时,下面的弹簧被压缩,筛子向上运动时弹簧伸长并复原,筛子经过上述过程产生连续不断的上、下振动,其筛分过程与偏心振动筛相同。国产惯性振动筛分为座式(见图2—22)和吊式两种。按筛面层数不同分为单层筛和双层筛两种,为提高筛分效率双层筛也可做单层筛使用。

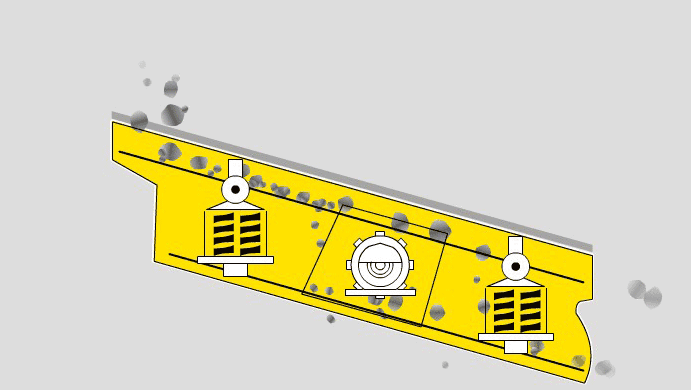

振动筛工作原理

振动筛工作原理

惯性振动筛的振幅较小,频率高,仅适用于中、纫粒物料的筛分,它的振幅又随负荷的大小而变化,当给矿量大时振幅减小,影响处理能力及筛分效率。电动机随筛子一起振动而影响寿命,筛于的规格不宜过大,因此仅适用于中、小型选矿厂,目前大型选矿厂已很少采用。

本系列振动筛是专为采石场筛分料石设计,可供选煤、选矿、电力及化工部门等产品分级使用。该系列为国内新型机种,具有结构合理、激震力强,震动噪音小,维修简便使用寿命长等特点。

惯性振动筛现状

目前惯性振动筛常见的有单层、双层,座式和吊式之分。座式振动筛由筛箱、振动器、板弹簧组和传动电机等组成。筛网固定在筛箱上,筛箱安装在两椭圆形板弹簧组上,板弹簧组底座与倾斜度为15度~25度的基础固定。筛箱是依靠固定在其中部的单轴惯性振动器产生振动。振动器的两个滚动轴承固定在筛箱中部。振动器主轴的两端装有偏重轮,调节重块在偏重轮上不同的位置,可以得到不同的惯性力,从而调整筛子的振幅。安装在固定机座上的电动机,通过三角皮带轮带动主轴旋转,因此使筛子产生振动。筛子中部的运动轨迹为圆;因此弹簧的作用是使筛子的两端运动轨迹为椭圆,在给料端附近的椭圆形轨迹方向朝前,促使物料前进速度增加;根据对生产量和筛分效率的不同要求,筛子可安装成不同的坡度(15度~20度),在排料端附近的椭圆形轨迹方向朝后,以使物料前进速度减慢,有利于提高筛分效率。
