回转窑

回转窑

  • 产品规格:Φ2.5×40-Φ6.0×95m
  • 生产能力:180-10000t/h
  • 应用范围:主要用于建材、冶金、化工、环保等许多生产行业中,对矿石、精矿、中间物等进行烧结、焙烧等。
  • 产品介绍:俗称旋窑,属于建材设备类,被广泛应用到许多工业领域,并在生产中起到越来越重要的作用,成为相应企业生产的核心设备。
在线咨询

回转窑是指旋转煅烧窑(俗称旋窑),属于建材设备类。回转窑按处理物料不同可分为水泥窑、冶金化工窑和石灰窑。 回转窑按处理物料不同可分为水泥窑、冶金化工窑和石灰窑。

水泥窑主要用于煅烧水泥熟料,分干法生产水泥窑和湿法生产水泥窑两大类。冶金化工窑则主要用于冶金行业钢铁厂贫铁矿磁化焙烧;铬、镍铁矿氧化焙烧;耐火材料厂焙烧高铝钒土矿和铝厂焙烧熟料、氢氧化铝;化工厂焙烧铬矿砂和铬矿粉等类矿物。石灰窑(即活性石灰窑)用于焙烧钢铁厂、铁合金厂用的活性石灰和轻烧白云石。

回转窑工业领域

回转窑分类

水泥回转窑

水泥窑目前主要有两大类,一类是窑筒体卧置(略带斜度),并能作回转运动的称为回转窑(也称旋窑);另一类窑筒体是立置不转动的称为立窑。

水泥回转窑

1、 湿法回转窑的类型:

用于湿法生产中的水泥窑称湿法窑,湿法生产是将生料制成含水为32%~40%的料浆。由于制备成具有流动性的泥浆,所以各原料之间混合好,生料成分均匀,使烧成的熟料质量高,这是湿法生产的主要优点。

湿法回转窑

2、 干法回转窑的类型:

干法回转窑与湿法回转窑相比优缺点正好相反。干法将生料制成生料干粉,水分一般小于1%,因此它比湿法减少了蒸发水分所需的热量。中空式窑由于废气温度高,所以热耗不低。干法生产将生料制成干粉,其流动性比泥浆差。所以原料混合不好,成分不均匀。

干法回转窑

水泥回转窑

主要用于煅烧水泥熟料,分干法生产水泥回转窑和湿法生产水泥回转窑两大类。冶金化工回转窑则主要用于冶金行业钢铁厂贫铁矿磁化焙烧;铬、镍铁矿氧化焙烧;耐火材料厂焙烧高铝钒土矿和铝厂焙烧熟料、氢氧化铝;化工厂焙烧铬矿砂和铬矿粉等类矿物。石灰回转窑(即活性石灰回转窑)用于焙烧钢铁厂、铁合金厂用的活性石灰和轻烧白云石。

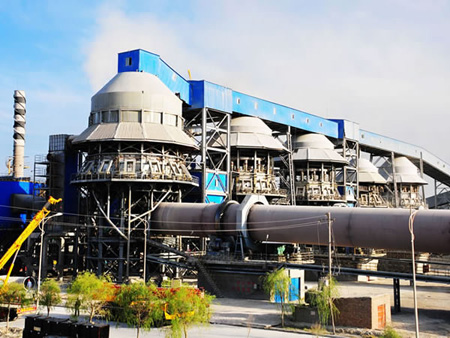

活性石灰回转窑

回转窑工作原理

回转窑筒体是受热的回转部件,使用良好镇静钢板卷焊制成,筒体通过轮带支承在2~7挡滑动或滚动轴承的支承装置上,并在其中一挡或几挡支承装置上设有机械或液压挡轮,以控制筒体的轴向窜动;传动装置通过设在筒体中部的齿圈使筒体按要求的转速回转。由于安装和维修的需要,较大的窑设有使筒体以很低转速回转的辅助传动装置;为防止冷空气进入和烟气粉尘溢出筒体,在筒体的进料端(尾部)和出料端(头部)设有可靠的窑尾和窑头密封装置;筒体上设置有测温和取样孔装置,窑头罩上设有测压元件,较大规格的窑还可设置红外线测温仪对筒体监控测温;

回转窑工作原理

产品内部图

回转窑内部结构

技术参数

产品规格
(m)
窑体尺寸电机功率
(kw)
总重量
(t)
备注
直径(m)长度(m)斜度(%)产量
(t/d)
转速
(r/min)
Φ2.5×402.5403.51800.44-2.4455149.61
Φ2.5×502.55032000.62-1.8655187.37
Φ2.5×542.5543.52800.48-1.4555196.29窑外分解窑
Φ2.7×422.7423.53200.10-1.5255198.5------
Φ2.8×442.8443.54500.437-2.1855201.58窑外分解窑
Φ3.0×453453.55000.5-2.4775201.94------
Φ3.0×483483.57000.6-3.48100237窑外分解窑
Φ3.0×6036048000.3-2100310------
Φ3.2×503.550410000.6-3125278窑外分解窑
Φ3.3×523.3523.513000.266-2.66125283预热分解窑
Φ3.5×543.5543.515000.55-3.4220363预热分解窑
Φ3.6×703.6703.518000.25-1.25125419余热发电窑
Φ4.0×56456423000.41-4.07315456预热分解窑
Φ4.0×604603.525000.396-3.96315510预热分解窑
Φ4.2×604.260427500.41-4.07375633预热分解窑
Φ4.3×604.3603.532000.396-3.96375583预热分解窑
Φ4.5×664.5663.540000.41-4.1560710.4预热分解窑
Φ4.7×744.774445000.35-4630849预热分解窑
Φ4.8×744.874450000.396-3.96630899预热分解窑
Φ5.0×74574460000.35-4710944预热分解窑
Φ5.6×875.68748000Max4.238001265预热分解窑
Φ6.0×95695410000Max5950×21659预热分解窑
