棒磨机

适用物料:人工石砂、各种矿石或岩石。

应用范围:MBS型棒磨机简称棒磨机,又称棒磨式制砂机,常用于耐材、化工、冶金、玻璃等行业及对磨后成品均匀度要求比较高的研磨作业,近年来还用于建筑用砂的制砂行业等。

  • 进料粒度≤25-≤50mm
  • 生产能力0.62-180t/h

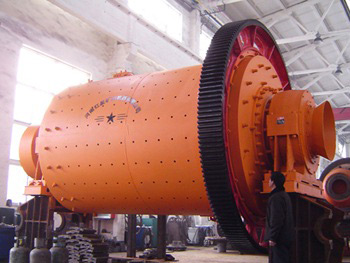

棒磨机

产品介绍

棒磨机是由筒体内所装载研磨体为钢棒而得名的,棒磨机一般是采用湿式溢流型,可作为一级开路磨矿使用,广泛用在人工石砂、选矿厂、化工厂电力部门的一级磨矿。河南红星机器生产的棒磨机主要包括两种类型,它们分别是干式棒磨机和湿式棒磨机两种形式类型。用户可根据自己的实际情况加以选择。对加工石英砂、白云石、独居石等产品,研磨后可配合选用磁选机除铁。

棒磨机

棒磨机由电机通过减速机及周边大齿轮减速传动或由低速同步电机直接通过周边大齿轮减速传动,驱动筒体回转。筒体内装有适当的磨矿介质-钢棒。磨矿介质在离心力和摩擦力的作用下,被提升到一定高度,呈抛落或泄落状态落下。被磨制的物料由给矿口连续的进入筒体内部,被运动的磨矿介质所粉碎,并通过溢流和连续给矿的力量将产品排出机外,以进行下一段工序作业。

棒磨机设备

不同型号的棒磨机

棒磨机性能优势

节省动力

河南红星生产的新一代棒磨机比老型设备节省动力40%以上。产物粒度较均匀,合粗大粒子和矿泥较少。棒磨机产物和球磨机产物的粒度特性相比较,开路工作的棒磨产物粒度特性曲线,和闭路工作的球磨几乎一样。

出料粒度更为均匀、产量更高

新一代棒磨机采用先进的可控进出料棒磨机技术,结合实际用户的研磨物料配用合适的研磨体,一改传统棒磨机的面接触为线接触,使红星牌制砂机的出料粒度更为均匀、产量更高,适用于不同硬度(莫氏硬度5.5~12)的矿石。

出料细度可调

通过简单的调整即可改变出料的粒度,内置细度控制装置,出料可加筛分装置,两道把关,确保既不产生过磨现象,又不会使不合格产品混入成品。棒磨产物的粒度特性与棒磨碎矿石的情况有关。当钢锻打击矿石时,首先是打着粗粒,而后才磨碎较小的矿粒,从而减少了过粉碎的危险。当钢锻沿衬板转着上升时,其间夹着粗粒,好像棒条筛,让细粒从钢锻的缝间通过,这也有利于夹碎粗粒,和使粗粒集中在磨矿介质打击的地方。因此,棒磨的产物较均匀,过粉碎较轻。

大型棒磨机

棒磨机细节图

棒磨机所用钢锻

工作原理

棒磨机工作原理

产品内部图

棒磨机结构图

技术参数

棒磨机

型号规格 筒体规格(mm) 筒体转速(r/min) 给料粒度(mm) 排料粒度(mm) 处理量(t/h) 功率(kw) 总重(t)
直径 长度
MBS0918 900 1800 36-38 ≤25 0.833-0.147 0.62-3.2 18.5 5.9
MBS0924 900 2400 36 ≤25 0.833-0.147 0.81-4.3 22 6.7
MBS1224 1200 2400 36 ≤25 0.833-0.147 1.1-4.9 30 13.9
MBS1530 1500 3000 29.7 ≤25 0.833-0.147 2.4-7.5 75 19.8
MBS1830 1830 3000 25.4 ≤25 0.833-0.147 4.8-11.6 130 34.9
MBS2130 2100 3000 23.7 ≤25 0.833-0.147 14-35 155 46.5
MBS2136 2100 3600 23.7 ≤25 0.833-0.147 19-43 180 48.7
MBS2430 2400 3000 21 ≤50 0.833-0.147 25-65 245 59.7
MBS2736 2700 3600 20.7 ≤50 0.833-0.147 32-86 380 92.5
MBS2740 2700 4000 20.7 ≤50 0.833-0.147 32-92 400 95
MBS3245 3200 4500 18 ≤50 0.833-0.147 64-180 630 149
