河卵石制沙机

适用物料:河卵石(除河卵石外,还可适用于花岗岩、玄武岩、铁矿石、石灰石、方解石、磨料、耐火材料、混凝土骨料等物料)

应用范围:人工沙场、公路、铁路、高层建筑、市政、水电大坝建设、混凝土搅拌站等。

  • 进料粒度35-60mm
  • 生产能力12-650t/h
河卵石制沙机

产品介绍

河卵石制沙机适用于软或中硬和极硬物料的破碎,兼备整形功能。可选机型包括:VSI制砂机、HVI制砂机等。

VSI机型工作高效,引入“石打铁”打沙原理,具备更大的速度冲及范围,适用于河卵石高效打沙;

新型HVI制砂机在传统工作结构基础上进行改良,制砂性能大大增强,降低制砂成本,设备元件故障率低,组合式机身结构使用,方便更换检修。

红星制砂机设备实拍

图片实拍

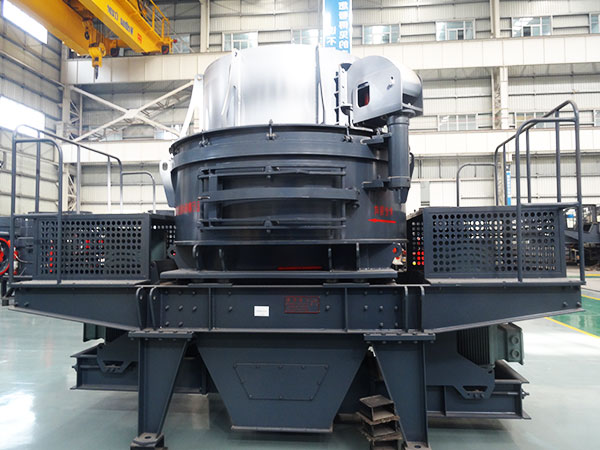

河卵石高效制砂机

河卵石制沙机设备实拍——VSI制砂机

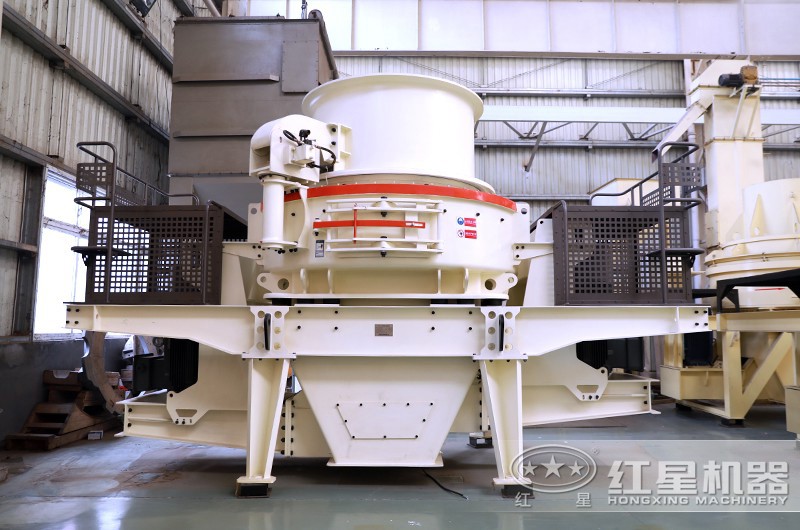

HVI制砂机

河卵石制沙机设备实拍——HVI制砂机

用户来厂考察

客户来红星实地考察河卵石制沙机

制砂机工作现场

正在搭建中的河卵石制砂生产线

发货现场

河卵石制沙机发货现场

河卵石制沙机现场实拍

河卵石制砂机案例现场——VSI制砂机工作现场实拍

该生产线的规划、设备配置均出自红星机器,经过多次沟通,充分了解用户需要以后,红星机器的工程师为其量身规划了该生产线,所有设备在红星一次性购齐,生产线的安全、调试也是再红星机器工作人员的免费指导下完成的。

河卵石制沙机性能优势

河卵石制砂机优势解读

河卵石制砂机优势解读

大通过量,高产量

深腔转子设计,通过量大,处理量多,产量高出传统机型30%左右,其中VSI机型时产量可达650t/h,可满足大型制砂生产线的工作需求;

结构简单,维修方便

立式结构,体积较小,缩减空间占比,VSI和HVI两种机型的液压盖均可开启,方便检修,操作简便;

粒度可控,粒型优异

进料口可控,改变瀑落量来控制成品粒度,制砂、整形同步进行,产品粒型优异,更具经济价值;

拒绝单一,多种制砂模式可选

设备工作原理合理,“石打铁”“石打石”两种破碎腔可自由转换,工作效率更高,按照工作需求选配合适的制砂模式。

工作原理

河卵石制沙机工作原理

产品内部图

河卵石制沙机内部图

技术参数

  • HVI制砂机
  • VSI制砂机
型  号 制砂 整形 制砂 整形 电机功率(kw)
最大进料粒度
(mm)
通过量
(t/h)
HVI 0815  <30 <35  70-140  130-230  2×75
HVI 0818 <30 <35 80-190 165-283 2×90
HVI 0922 <35 <40 105-145 220-330 2×110
HVI 0926 <35 <40 120-190 240-380 2×132
HVI 1032 <40 <45 181-278 246-356 2×160
HVI 1040 <40 <45 262-284 350-440 2×200
HVI 1250 <45 <50 345-371 414-540 2×250
HVI 1263 <50 <55 453-498 521-585 2×315
型号 HXVSI-7611 HXVSI-8518 HXVSI-9526 HXVSI-1140 HXVSI-1145 HXVSI-1150
处理量
(t/h)
瀑落与中心进料 120-180 200-260 300-380 450-520 500-610 520-650
全中心进料 60-90 100-130 150-190 225-260 245-355 255-365
最大入料尺寸
(mm)
软料 35 40 45 50 50 50
硬料 30 35 40 40 45 45
转速(r/min) 1700-1890 1520-1690 1360-1510 1180-1310 1150-1300 1150-1300
双电机功率(kw) 4P   110KW 4P   180KW 4P   264KW 4P   400KW 4P   400KW 4P   500KW
外形尺寸(长×宽×高)(mm) 3700×2150×2100 4140×2280×2425 4560×2447×2778 5100×2700×3300 5500×2700×3300 5500×2700×3300
电源 380V 50HZ
润滑站 双油泵电机功率 2×0.31Kw
安全保护 双油泵互补保证供油:无油流、无油压自动停机:水冷降温:冬季电机加热启动。
外形尺寸
(长×宽×高)(mm)
820×520×1270
油箱加热器功率 2KW
