制砂机

制砂机

  • 进料粒度:35-60mm
  • 生产能力:12-650t/h
  • 适用物料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、方解石、石英石、磨料、混凝土骨料等。
  • 应用范围:高速公路、高速铁路、高层建筑、市政、水电大坝建设、混凝土搅拌站、砂石料场等。
在线咨询

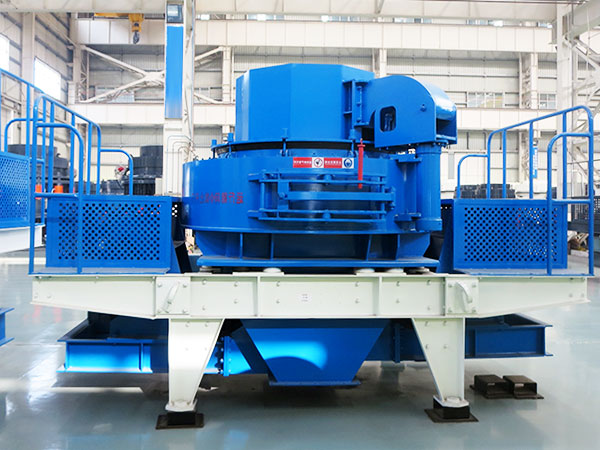

设备实拍——固定式红星制砂机

制砂机又称冲击式破碎机,是我公司根据国内制砂生产方面的实际情况,引进美国巴马克公司“石打石”破碎机原理及技术,研制开发的具有先进技术水平的新一代碎石设备。有固定式移动式两种机型可供选择。

移动式制砂机

全新升级新机型——移动式制砂机

本系列制砂机适用于软硬、中硬和极硬物料的破碎、整形,可广泛用于各种矿石、岩石、水泥、耐火材料、铝凡土、金刚砂、玻璃原料、基建石料、各类矿渣等物料的加工处理,尤其对河卵石、鹅卵石、石灰石、石英石、花岗岩等物料的处理效果特别好。

经过结构升级以后,设备产量和成品品质都得到明显提升,而且单机环保性优化改良,可以做到绿色制砂,在各大小沙场广受用户好评!成砂粒型优美、级配合理,可用于高等级建筑建设。

制砂机可破碎多种物料,适用领域广泛

制砂机可破碎多种物料,适用领域广泛

图片展示

新型HVI制砂机实拍

新型HVI制砂机实拍

VSI制砂机

VSI制沙机实拍

全新移动式制沙机

全新移动式制沙机

制砂机车间发货现场

发货实拍——HVI制砂机发货啦

性能优势

制砂机经过多次改良,无论是结构还是性能,都在原来的基础上进行了升级完善,整机结构更合理,性能更稳定,制砂效果好。

工作优势

磨损少、经久耐用

制砂过程中,石料能形成保护底层,物料相互自行冲击破碎,不与金属元件直接接触,而是与物料衬层发生冲击、磨擦而粉碎,减少了设备及其部件的磨损。

结构升级更节能、生产成本低

进出料口尺寸可调,可以对物料进行不同程度的破碎,减少能耗,小块物料经制砂机处理后,即可成为合格的砂石料,无须二次处理,节省成本。

技术特殊、部件耐磨性高

锤头采用耐磨较高的高猛钢材质,其抗冲击性和韧性都非常高,机架都是采用焊接工艺,牢固稳定,避免工作出现大幅度振动,设备整机故障率低,寿命长。

密封良好、绿色生产

密封元件采用了水密封部件,结构合理、紧凑,缩小部件之间的间隙,防止灰尘的进入,涡动腔内部巧妙的气流循环,粉尘少,噪音小,实现环保绿色生产。

制砂机案例现场

现场实拍——固定式制砂机生产现场

移动制砂机工作现场

现场实拍——移动式制砂机生产现场

工作原理

物料由进料斗进入制砂机内,经分料器将物料分成两部分,一部分进入高速旋转的叶轮,被迅速加速,然后以60-70米/秒的速度从三个流道内抛射出去,首先同由分料器四周自收落下的一部分物料冲击破碎,然后一起冲击到涡支腔内物料衬层上,被物料衬层反弹,斜向上冲击到涡动腔的顶部,又改变其运动方向,偏转向下运动,从叶轮流道发射出来的物料形成连续的物料幕。被破碎的物料由下部排料口排出,和循环筛分系统形成闭路,一般循环三次即可将物料破碎成20目以下。

制砂机工作原理

在整下破碎过程中,物料相互自行冲击破碎,不与金属元件直接接触,而是与物料衬层发生冲击、磨擦而粉碎,这就减少了物料污染,让物料更加洁净,而且减少机械磨损几率,延长了部件使用时间。此外,涡动腔内部采用巧妙的气流自循环,消除了粉尘污染,环保效果比较好。

生产现场

固定式制砂生产线案例实拍——广东茂名

以下是广东茂名红星一家客户的生产现场,该现场采用的是新型HVI制砂机,生产建筑用砂,日产150吨。

广东茂名用户案例实拍

移动式制砂生产线案例实拍——山东菏泽

这条生产线选用履带式移动制砂机多联合工作,所有设备均无需打桩固定,可以随时转场,自由组合。

山东菏泽用户案例实拍

制砂机价格

价格一直是用户非常关注的一个问题,目前市面上制砂机价格十几万到百万不等,差异还是比较大的,一方面因为制砂机款型比较多,不同款型性能、产能不同,价格自然不同,比如HVI系列规模较大,价格较高,而HX系列规模较小,价格也更便宜;

另一方面,市面上制砂机厂家层出不穷,不同厂家的投入成本不同,产出的设备质量也良莠不齐,价格也存在较大差异,且有些厂家选择代销,而有些厂家直销,前者要比后者稍贵一些,所以在购买设备时也要慎重选择厂家。

可以咨询红星,获取详细报价

可以咨询红星,获取详细报价

生产厂家展示

河南红星机器是一家专业的制砂机生产厂家,有自己的生产车间和研发机构,有实力和能力根据用户的需求和实际生产情况帮用户进行合理规划, 选择红星一站式购物,这些您都可免费获得。

车间实拍

红星制砂机车间实拍

1、红星可为用户免费指导制砂机选型、根据用户需求免费量身设计更为经济合理的各类型制砂生产线方案,直到用户满意;

2、客户可以随时来厂考察,可以到生产车间参观、客户现场考察,满足用户需求;

3、客户与红星达成合作协议后,红星会派遣技术工程师亲赴现场指导安装并负责培训操作人员,为用户提供终身售后技术支持;

4、所有设备均为厂家直销,一台也是出厂价,设备车间发货,让您充分享受到更多优惠。

红星机器长期供应原厂零部件,让您的制砂之路畅通无阻!

发货

设备车间直发,一台也是出厂价

工程师与师傅沟通现场

仔细修改机型,细化满足用户需求

制砂机生产车间

制砂机生产车间一角

用户实地考察制砂机生产车间

客户实地考察制造车间

红星机器发货

移动制砂机发货现场

制砂机结构

制砂机主要由进料、分料器、涡动破碎腔、叶轮体验、主轴总成、底座传动装置及电机等七部分组成。

制砂机内部图

制砂机投资前景

制砂机是专用于加工人工砂石料的中细碎型破碎设备,可以加工不同规格的砂石料,适用领域非常多。

不仅可以加工各种天然石料,还可以用废旧混凝土、废石灰、其他废渣等材料制备机制砂,加工机制砂一方面缓解了因天然黄砂资源匮乏而导致的砂石骨料供应短缺,价格飞涨的困局,另一方面降低了制砂成本,而且还做到绿色制砂,相应循环经济号召。

技术参数

型号规格 最大入料
(mm)
功率
(kw)
叶轮转速
(r/min)
处理量
(t/h)
外形尺寸(长×宽×高)
(mm)
HX-06 35 2P   37-55KW 2000-3000 12-30 2500×1620×2600
HX-07 45 4P   55-75KW 1500-2500 25-55 2700×1760×2800
HX-09 50 4P   110-150KW 1200-2000 55-100 3900×2000×3070
HX-10 60 4P   150-180KW 1000-1700 100-160 4600×2350×3450
