磨煤机
磨煤机

磨煤机

拨打热线立享优惠
0371-6777 2727

相关推荐

产品介绍

磨煤机又叫碎煤机,是将煤块破碎并磨成煤粉的机械,是煤粉炉的重要辅助设备。磨煤机的型式很多,按磨煤工作部件的转速可分为三种类型,即低速磨煤机、中速磨煤机和高速磨煤机。

磨煤机

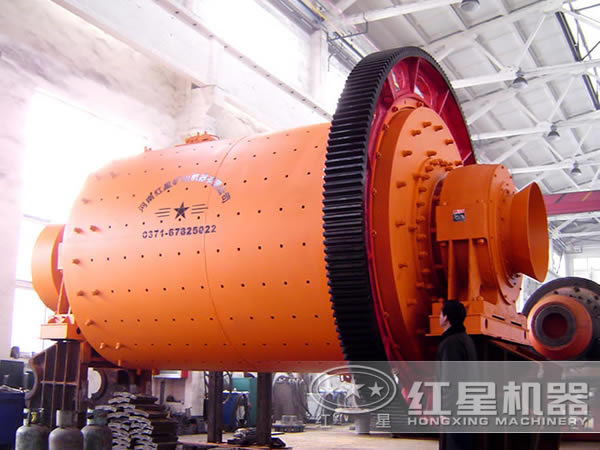

高速磨煤机(碎煤机)

高速磨煤机是转速达到500~1500r/min的磨煤机,主要由高速转子和磨壳组成。常见的有风扇磨和锤击磨等。在风扇磨中煤块受到高速转子的高速冲击与磨壳碰撞,以及煤块之间互相撞击而被磨碎。这种磨煤机与煤粉分离器组成一个整体,结构简单,紧凑,初投资省,特别适用于磨制高水分褐煤和挥发分高、容易磨制的烟煤。风扇磨由于磨损大,连续运行时间较其他磨煤机都短,不适于磨制硬质煤种。

高速磨煤机(碎煤机)

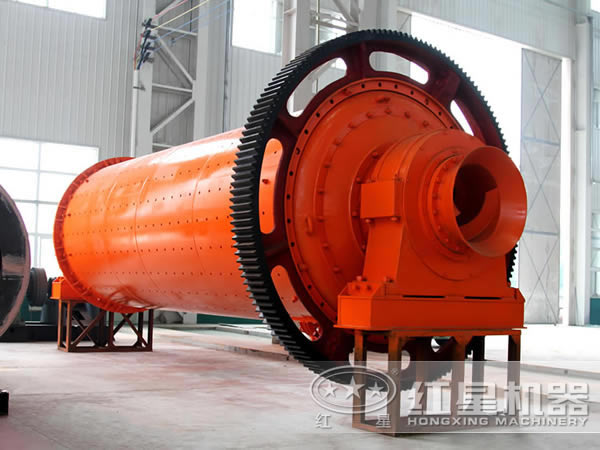

中速磨煤机(碎煤机)

中速磨煤机是转速为50~300r/min的机器,种类较多。常见的有平盘磨、碗式磨、E型磨和辊式磨。它们的共同特点是碾磨部件由两组相对运动的碾磨体构成。煤块在这两组碾磨体表面之间受到挤压、碾磨而被粉碎。同时,通入磨煤机的热风将煤烘干,并将煤粉送到碾磨区上部的分离器中。经分离后,一定粒度的煤粉随气流带出磨外,粗颗粒的煤粉反回碾磨区重磨。中速磨煤机具有设备紧凑、 占地小、 电耗省(约为钢球磨煤机的50~75%)、噪声小、运行控制比较轻便灵敏等显著优点;但结构和制造较复杂,维修费用较大,而且不适宜磨制较硬的煤。在大容量燃煤锅炉中碗式中速磨用得较多。

中速磨煤机(碎煤机)

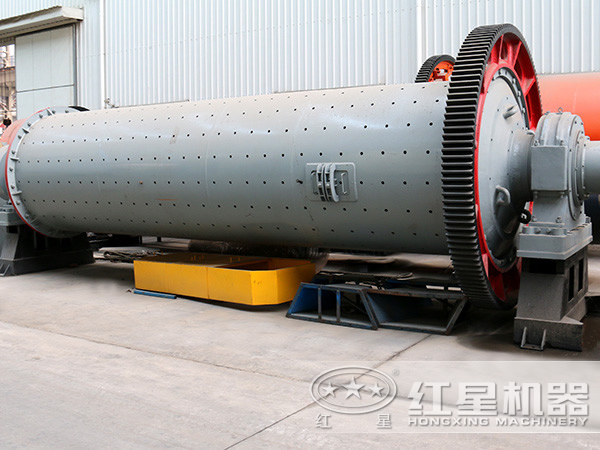

低速磨煤机(碎煤机)

低速磨煤机 主要为滚筒式钢球磨煤机,一般简称钢球磨或球磨机。它是一个转动的圆柱形或两端为锥形的滚筒,滚筒内装有钢球。滚筒的转速为15~25r/min。工作时筒内的钢球不断地撞击和挤压煤块,将煤块磨制成煤粉。然后由通入滚筒内的热风将煤烘干并将煤粉送出,经分离器分离后,一定粒度的煤粉被送入煤粉仓或直接送入煤粉燃烧器。钢球磨笨重庞大、电耗高、噪声大;但对煤种的适应范围广,运行可靠,特别适宜于磨制硬质无烟煤。

低速磨煤机(碎煤机)

工作原理

磨煤机工作原理

产品内部图

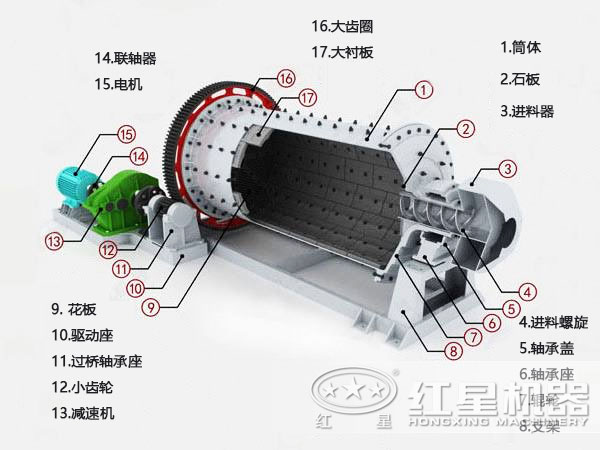

磨煤机内部结构

技术参数

产品规格(m) 磨机形式 传动形式 减速机 电机功率(kw) 生产能力(t/h) 总重量(t)
型号 速比
φ1.5×5.7 开流 边缘 ZD40 3.55 130 4.5-6 25.8
φ1.83×6.4 开流 边缘 ZD60 4.5 210 7.5-15 43
φ2.2×6.5 圈流 边缘 ZD70 5 380 14-26 60
φ2.4×7 圈流 边缘 ZD70 5 475 24-28 81
φ2.4×10 圈流 边缘 ZD80-4-Ⅱ 6.435 570 32-36 118
φ2.6×10 圈流 边缘 JDX710 6.3 800 45-50 130
φ3×9 开流 边缘 JDX800 6.3 1000 55-60 158
φ3.2×9 圈流 边缘 MBY900 7.1 1250 62-65 195
φ3.5×10 开流 边缘 JDX900 5.84 1250 70-75 200
φ3.8×7.5 圈流 边缘 JDX900 5.6 1600 80 233
φ4.6×10+3.5 圈流 中心 JQS3550 15.1 3550 190 415
φ4.6×10.5+3.5 圈流 中心 JQS3550 15.1 3550 210 476
