颚式破碎机

颚式破碎机

  • 生产能力:1-1590t/h
  • 出料粒度:10-350mm
  • 给料粒度:125-1200mm
  • 应用范围:应用于矿山、冶金、煤矿开采、砂石料场、混凝土搅拌站、干粉砂浆、电厂脱硫、建材、冶炼等行业。
在线咨询

颚式破碎机构造简单、坚固、工作可靠、维护和检修容易,生产和建设费用比较少,因此,直到现在仍然被广泛地用于冶金、化工、建材、电力、交通等工业部门,主要针对抗压强度在147~245MPa间的各种矿石和岩石进行不同程度的粗、中、细碎。

近年来,我厂为满足冶金、矿山、建筑等工业部门破碎高强度、高硬度的需要,对鄂式破碎机的内部结构进行了多次改良,使设备的性能得到了很大程度的提升,不但效率更好、成品粒度更均匀、维护更简便快捷,而且兼具节能、环保效果,一经投产,就受到了广大用户的欢迎。

除此以外,更是推出了移动颚式破碎机新机型,转场更方便,无需打地基固定,省略搬运物料环节,整机随停随用,即时撤离转场,非常方便。

颚式破碎机适用领域

图片实拍

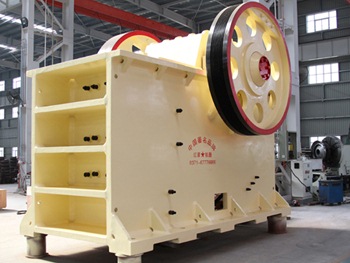

颚式破碎机设备实拍

设备实拍——PE型

CJ颚式破碎机

设备实拍——CJ欧版德版颚式破碎机

设备实拍——HD德版

移动颚式破碎机

设备实拍——轮胎式移动式

颚式破碎机性能优势

部件先进、制造精良

动鄂选用良好的材料制作而成,经久耐用。动颚总成采用高质量的铸钢件构成,并通过两个大型铸钢飞轮传动。此外重型偏心轴也采用锻坯进行加工,这一切均使得CJ系列颚式破碎机工作更可靠。

配合可靠、强度高

轴承座采用整体式铸钢结构,整体铸钢轴承座能够保证与破碎机架完全配合,同时也大大增强了轴承座的径向强度,而分体式轴承座则不拥有该优点。采用有限元分析技术,破碎机具有更高的强度。

操作简单、安全快捷

破碎腔采用对称“V”形结构,使实际进料口宽度与名义进料口宽度相一致。排料口调整更快捷方便。欧版CJ系列颚式破碎机装有楔块排料口调整装置,该装置比老式的垫片调整更简单、安全和快捷。

寿命长、产量高

选用轴承规格更大、承载能力更高。所有CJ系列颚式破碎机都装有较其它同样规格破碎机更大更耐用的偏心轴轴承,其更高的承载能力和有效的迷宫密封使轴承使用寿命大大地延长。另外,该款设备还采用了齿形护板,增大了颚板的有效长度,使得产量更高。

不同型号的颚式破碎机

工作原理

颚式破碎机工作时,通过电机带动皮带轮来驱动偏心轴旋转,让动颚周期性的靠近和离开静颚,从而对进入破碎腔的物料造成挤压、、搓、碾等多重破碎,使待破碎物料由大粒径变成小粒径,并逐渐下落,直到粒径达到要求被排出破碎机。

颚式破碎机工作原理

内部结构图

颚式破碎机主要由静颚板、动鄂板、机架、上下护板、调整座、动鄂拉杆等组成。

颚式破碎机内部图

颚式破碎机价格分析

颚式破碎机有多种类型,如:普通型、液压型、德版、可移动式等,不同类型的颚破,价格不一样。一般来说普通版本投资节省,液压、德版颚式破碎机投资稍贵,但是使用维护方便,节能减耗还兼具环保效益,您可以根据实际生产情况进行选配。

生产现场

现场实拍——颚式破碎机工作现场

颚式破碎机工作现场实拍

颚式破碎机作业现场

案例现场实拍

客户案例现场实拍

移动颚式破碎机工作现场

移动式颚式破碎机破碎现场

红星颚式破碎机生产厂家

河南红星机器是一家40多年的品牌破碎生产厂家,不但可为您提供各类型的颚式破碎机,还可免费为您设计适宜的破碎生产流程,让您以便宜的价格拿到高配置的设备。

颚式破碎机生产车间

红星颚破设备生产车间展示

量身规划生产线

一对一规划生产线

技术参数

  • 颚式破碎机
  • 德版颚式破碎机
  • CJ系列欧版颚式破碎机
  • 鄂破移动破碎站
  • Wotetrack双动力颚式破碎站
型号 进料口尺寸 (mm) 最大进料粒度 (mm) 排料口调整范围 (mm) 处理能力(t/h) 偏心轴转速(r/min) 电机功率 (kw) 外形尺寸 (长×宽×高) (mm)
PE 150×250 150×250 125 10-40 1-3 268 4P   5.5 760×700×860
PE 200×300 200×300 180 15-50 2-6 260 4P   7.5 915×780×990
PE 200×350 200×350 180 18-60 3-10 276 4P   11 1000×914×1112
PE 250×400 250×400 210 20-70 5-21 300 6P   15 1100×1032×1285
PE 400×600 400×600 340 40-100 16-64 270 6P   30 1623×1736×1615
PE 500×750 500×750 425 50-100 40-110 268 6P   55 1920×1850×1920
PE 600×750 600×750 500 150-200 80-240 268 6P   55 2020×1850×1920
PE 600×900 600×900 500 65-160 50-160 254 6P   55 2530×1900×2340
PE 750×1060 750×1060 630 80-180 110-320 245 8P   110 2680×2380×2785
PE 900×1200 900×1200 750 100-200 220-380 208 8P   110 3470×2876×3330
PE 1200×1500 1200×1500 1020 150-350 400-1000 180 8P   160-245 4850×3220×3680
PE 1500×1800 1500×1800 1200 220-350 500-1200 180 8P   280-380 5160×3660×4248
PEX 150×750 150×750 120 18-48 8-25 320 4P   15 1170×1575×1030
PEX 250×750 250×750 210 25-60 13-35 320 6P   22 1550×1730×1470
PEX 250×1000 250×1000 210 25-60 16-52 330 6P   30 1580×2006×1390
PEX 250×1200 250×1200 210 25-60 20-61 330 6P   37 1780×2214×1430
PEX 300×1300 300×1300 250 20-90 16-105 300 6P   55 2210×2320×1723

注:产量根据不同物料,进料粒度等因素其结果将有所不同

型号 进料口尺寸(mm) 最大进料粒度 (mm) 出料口调整范围(mm) 处理能力(t/h) 电机功率(kw) 外形尺寸
长×宽×高 (mm)
HD72(57) 460×720 425 45-100 50-120 6P   55 2100×1556×1640
HD86(69) 580×860 500 50-150 60-260 8P   75 2200×1754×1810
HD98(751) 680×980 630 75-175 110-?410? 8P   110 2660×1960×2175
HD110(912) 850×1100 750 100-200 230-550 6P   132 2960×2381×2556
HD125 950×1250 900 125-225 280-750 8P   160 3500×2614×2925

注:产量根据不同物料,进料粒度等因素其结果将有所不同

型号 最大进料粒度(mm) 进料口尺寸(mm) 出料口调整范围(mm) 处理能力(t/h) 电机功率(KW) 外形尺寸 长×宽×高(KW)
CJ96 480 930×580 60-175 105-390 4P 90 2850×2270×1950
CJ106 560 1060×700 70-200 150-500 4P 110 3280×2580×2400
CJ120 700 1200×870 70-200 175-610 4P 160 3700×2790×2950
CJ125 760 1250×950 100-250 270-831 4P 160 4230×2780×2960
CJ150 960 1400×1200 125-250 340-880 4P 200 5030×3440×3970
CJ160 960 1600×1200 150-300 430-1145 4P 250 5780×3460×3580
CJ200 1200 2000×1500 175-300 630-1590 6P 400 6600×3000×4400
CJ1511 850 1500×1070 125-300 380-1080 6P 200 4130×3000×3330
CJ1513 1040 1500×1300 150-300 480-1160 6P 200 4620×2890×4190

注:产量根据不同物料,进料粒度等因素其结果将有所不同

型号 HX938HD86 HX1149HD98 HX1349HD110 HX1349HD125
运输长度(mm) 12600 13500 14500 15200
运输宽度(mm) 2600 2700 2800 2900
运输高度(mm) 3870 4200 4450 4500
最大长度(mm) 12500 14000 16100 16700
最大宽度(mm) 4100 4500 5100 5100
最大高度(mm) 4100 4900 5000 5300
重量(t) 39 57 55 65
轮胎配置 并装双轴 并装三轴 并装三轴 并装三轴
破碎机型号 HD86 HD98 HD110 HD125
最大进料(mm) 500 550 660 800
出料口调整范围 50-150 75-175 100-200 125-225
处理量(t/h) 85-275 110-350 215-510 280-650
给料机型号 ZSW380×95 ZSW420×110 ZSW490×130 ZSW490×130
主皮带机型号 B800×8.5m B1000×9.5m B1000×11m B1200×11m
侧出皮带机型号(选配) B500×3m B650×3.5m B650×4m B650×4m
发电机组型号(选配) 200KW 250KW 270KW 400KW
除铁器型号(选配) RCYD(C)-8 RCYD(C)-10 RCYD(C)-10 RCYD(C)-12
型号 WT96-D WT106-D Wt120-DP
整机重量 40t 51t 67t
给料机:料斗容积 5m³ 5m³ 6m³
出土皮带机:尺寸(宽×长) 650×4000mm 650×4000mm 650×4000mm
破碎机:型号 CJ96 CJ106 CJ120
主皮带机:尺寸(宽×长) 800×9000mm 1000×10000mm 1200×12000mm
除铁器型号(选配) RCYQ-8 RCYQ-10 RCYQ-10
柴油发动机:功率 185kw 220kw 250kw
整机:功率 112.9kw 141.4kw 196.2kw
