反击式破碎机

反击式破碎机

  • 进料粒度:300-800mm
  • 生产能力:30-2000t/h
  • 应用范围:用于建材、矿山、冶金、交通、铁路等众多行业中,适用于中硬度以下的脆性物料破碎。
  • 产品介绍:反击式破碎机实现了多碎少磨的新工艺要求,破碎后物料呈立方体颗粒、产量高。
在线咨询

反击式破碎机简称反击破,是我公司在吸收国内外先进技术,结合国内砂石行业具体工矿条件而研制的新一代二级破碎机,结构简单,生产效率高,可破碎石灰石、白云石、煤矸石等各种中等硬度的物料,生产多种规格的成品料,粒形好,品质高,广泛应用于建筑、公路、铁路、水泥等多个行业。

反击式破碎机适用领域

反击破适用领域

反击式破碎机是一种新型碎矿设备,体积小,构造简单,破碎比大(可达40) ,能耗少,生产能力大,产品粒度均匀,并有选择性的碎矿作用,是很有发展前途的设备。

图片实拍

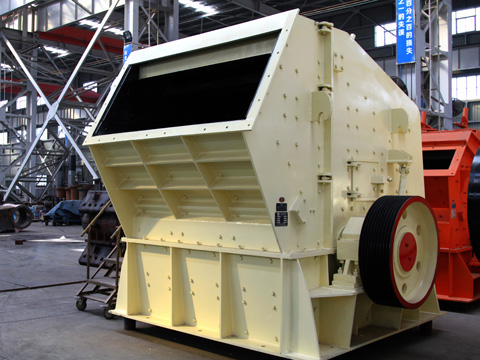

反击式破碎机设备实拍

设备实拍——传统老机型

CI反击破碎机

设备实拍——CI型反击式破碎机

红星反击式破碎机

红星反击式破碎机车间现货充足

移动反击破碎机

新型可移动反击式破碎机,转场方便

反击式破碎机性能优势

反击式破碎机适用于硬度较小的物料中碎,经过结构调整,性能升级,它的工作优势逐渐完善。

反击式破碎机工作优势

设备优势解析

1、破碎成品粒形好

击打式工作原理,成料均匀,呈立方体颗粒,没有过多的针片状物料,反击板与板锤间隙能方便调节,有效控制出料粒度;

2、自动化程度高

液压调整排料口,液压开盖,自动化操作程度高,更省时省力;

3、结构紧凑、检修方便

特殊的板锤楔块固定系统增强了可靠性,机器刚性强、结构更紧凑;转子转动惯量大,且无键连接,检修方便,可保证设备在苛刻环境下长时间的运行;

4、生产量大、效益性好

升级选材,配有重型反击板、高铬板锤和坚固耐用的转子,抗冲击性好、更耐磨,拥有较高破碎能力,机件磨耗小,破碎成本更低,综合效益高;

5、高产节能、成本低

反击式破碎机出料口大,进料多,处理能力强,所以单机产能有保证,充分利用物料本身的冲击力,减少机械依靠占比,从而可以降低生产运营成本。

反击式破碎机应用

现场实拍

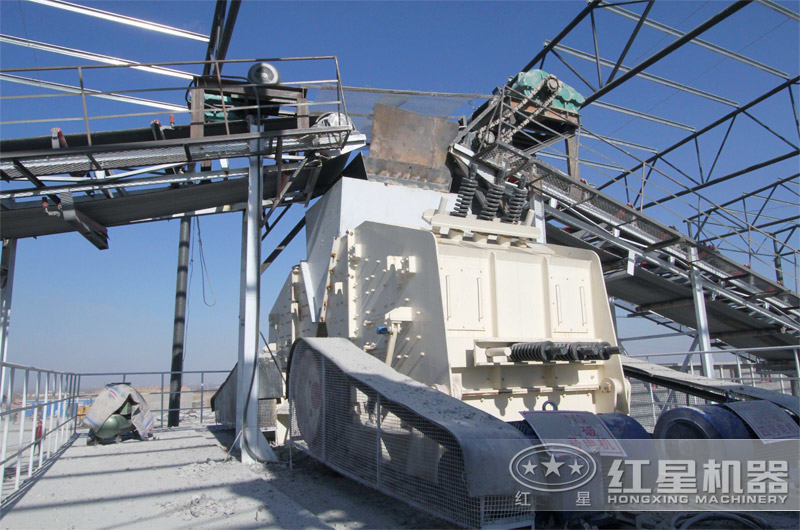

反击式破碎机工作实拍,河北大型砂石厂

反击式破碎机案例现场实拍

现场实拍——固定式反击式破碎机破碎现场

移动破碎机工作现场实拍

现场实拍——移动式反击破碎机工作现场

反击式破碎机采用较新的制造技术,其排料粒度大小可以调节,出料规格多样化。特殊的结构设计,加工成品呈立方体,无张力和裂缝,粒形相当好;将其与辅助设备放置在可移动车架上,整机作业,占地小,无需安装,运行安全可靠,因其转场方便,尤其适用于建筑垃圾处理。

反击式破碎机工作现场实拍

反击式破碎机工作原理

反击式破碎机利用冲击能破碎物料,在电动机的带动下,转子高速旋转,物料进入板锤作用区,与转子上的板锤撞击破碎,后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三、反击腔重复进行破碎,直到物料被破碎至所需粒度,由出料口排出,调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。

反击式破碎机工作原理

反击式破碎机不同板锤材质

根据破碎物料不同,反击破碎机可以选择不同材质的板锤,科学选择板锤材质也是降本增效的有效手段。

科学选用板锤材质

科学选用板锤材质

反击式破碎机价格

反击式破碎机价格多少?根据其所破碎物料、产能、出料粒度等生产需求,选择不同款型,市场价格十几万到几十万不等,移动式的相较于固定式的来说,价格更贵一点,但是不管是固定式还是移动式,大规格、高配置的反击式破碎机价格上百万的也有,具体还是要看用户的生产需求。

反击式破碎机具体价格可以咨询红星机器,红星是一家老牌破碎机厂家,生产经验丰富,设备质量可靠,厂家直销价更优,点击免费询价,红星销售经理根据您的生产需求,推荐合适款型,提供详细报价

红星服务

技术参数

  • 反击式破碎机
  • HD德版反击式破碎机
  • 轮胎反击破移动破碎站
型号 规格
(mm)
进料口尺寸
(mm)
最大进料粒度
(mm)
处理能力
(t/h)
电机功率
(kw)
外形尺寸
(长×宽×高)
(mm)
PF-1007 Φ1000×700 400×730 300 30-70 4P   37-45 2330×1660×2300
PF-1010 Φ1000×1050 400×1080 350 50-90 4P   45-55 2370×1700×2390
PF-1210 Φ1250×1050 400×1080 350 70-130 6P   110 2680×2160×2800
PF-1214 Φ1250×1400 400×1430 350 80-180 6P   132 2650×2460×2800
PF-1315 Φ1320×1500 860×1520 500 100-280 6P   200 3180×2720×3120
PF-1320 Φ1300×2000 993×2000 500 140-380 6P   250 3220×3100×3120
PF-1520 Φ1500×2000 830×2040 700 200-550 4P   315-400 3959×3564×3330
PF-1820 Φ1800×2000 1260×2040 800 300-800 6P   630-710 4400×3866×4009
型号 转子尺寸(mm) 最大进料粒度(mm) 处理能力(t/h) 电机功率(kw) 外形尺寸(长×宽×高)(mm) 重量(kg)
-150MPa -350MPa
HD1110 Φ1040×1000 400 200 90~190 4P   90-132 3000×2360×2385 15875
HD1315 Φ1300×1500 700 300 180~280 4P   200-270 3735×3156×3055 29600
HD1520 Φ1500×2000 1000 400 350~500 4P   400-500 4310×3330×3660 42000
HD1625 Φ1650×2500 1300 500 500~670 4P   500-670 5540×4330×4600 66000
型号 HX938F1210 HX938F1214 HX1149F1315 HX938F1110 HX1349F1315
运输长度(mm) 12000 12000 13900 15450 15450
运输宽度(mm) 2550 2550 2900 2950 2950
运输高度(mm) 3900 3900 4450 4500 4500
最大长度(mm) 12500 12500 13900 15450 15450
最大宽度(mm) 3250 3260 3250 3250 3250
最大高度(mm) 5100 5200 5200 5200 5200
重量(t) 39 44 54 62 62
破碎机型号 PE-1210 PE-1214 PF-1315 HD1110 HD1315
最大进料(mm) 350 350 500 400 700
处理量(t/h) 70-130 100-180 130-250 112 280
给料机型号 ZSW950×3800 ZSW950×3800 ZSW110×4900 ZSW130×4900 ZSW130×4900
主皮带机型号 B800×8.5M B800×8.5M B1000×9.5M B800×11M B1200×11M
侧出皮带机型号(选配) B500×3.2m B500×3.2m B650×4m B650×4m B650×4m
发电机组型号(选配) 320KW 320KW 400KW 320KW 440KW
除铁器型号(选配) RCYD(C)-8 RCYD(C)-8 RCYD(C)-10 RCYD(C)-8 RCYD(C)-12
