圆锥破碎机

圆锥破碎机

  • 最大给料尺寸:65-300mm
  • 处理能力:12-2181t/h
  • 适用场合:目前广泛用于各种硬度矿石的中碎和细碎,但不宜处理粘性物料。
在线咨询

圆锥破碎机设备介绍

圆锥破碎机,二级破碎设备,有固定式和移动式两种作业模式,经过多次结构升级以后,截止到现在,红星机器共推出了五款机型,分别是弹簧式、复合式(西蒙斯)、全液压式、多缸液压式、单缸液压式,升级后的圆锥破,无论是成料产量还是出料品味,工作性能都有了明显提升,适用于细破碎和超细破碎坚硬的岩石、矿石、矿渣、耐火材料等。

圆锥破碎机应用领域

圆锥破碎机应用领域

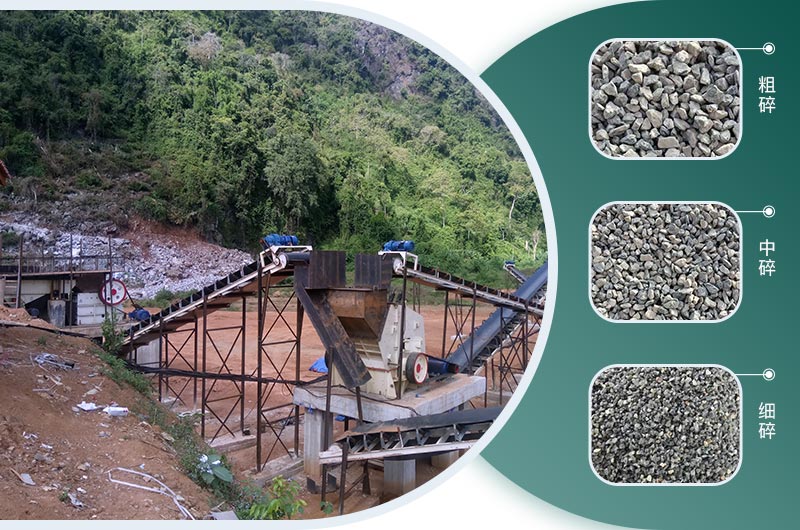

圆锥破碎机系列破碎机分粗碎、中碎和细碎三种,按照生产线作业模式,有固定式和移动式两个系列,可根据用户不同需求选购。

全液压圆锥破碎机

设备实拍:全液压圆锥式破碎机

复合式圆锥破碎机

设备实拍:复合式

履带式移动圆锥破碎机

设备实拍:履带式移动式圆锥破碎机

轮胎移动圆锥破碎机

设备实拍:轮胎式移动圆锥破碎机

圆锥破碎机性能优势

圆锥破优势解读

运行安全可靠: 大直径主轴和重型化主机架,保证了设备坚固耐用,运行可靠; 多点控制的独立稀油润滑系统,可确保轴承润滑的双重保护; 过铁保护装置和自动控制系统,可实现自动安全保护;

性能高、成本低: 优化破碎腔型、合理速度和冲程相结合,使设备性能稳定可靠,单机处理能力提升,产能可以达到2181吨每小时,降低生产成本;

层压破碎、成品质量好: 采用粒间层压原理作业,特殊破碎腔及与之相匹配的转速,取代传统的单颗粒破碎原理,实现对物料的选择性破碎,提高了产品细料比例和立方体含量,极大程度上减少了针片状物料加工出的石子料级配合理。

圆锥破碎机现场图片

红星机器在过去40余年发展历程中,接待了成千上万的客户,我们这就为您送上前方现场发来的案例实拍。

圆锥破碎机工作现场实拍

现场实拍——固定式圆锥破工作现场

案例现场实拍

客户案例现场实拍

履带移动圆锥破碎机工作现场

现场实拍——履带式移动圆锥破碎机作业现场

圆锥破碎机工作原理

工作时,电动机的旋转通过皮带轮或联轴器、传动轴和圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的扎臼壁表面,使矿石在破碎腔内不断受到冲击,挤压和弯曲作用而实现矿石的破碎。

圆锥破碎机工作原理

圆锥破在不可破异物通过破碎腔或因某种原因机器超载时,弹簧保险系统实现保险,排矿石增大。异物从破碎腔排出,如异物卡在排矿口使用清腔系统,使排矿继续增大,使异物排出圆锥破碎机破碎腔。

产品内部图

圆锥破碎机

技术参数

  • 圆锥破碎机
  • 轮胎圆锥破振动筛移动破碎站
  • 履带式圆锥破碎移动站
规格 型号 破碎锥大端直径
(mm)
最大给料尺寸
(mm)
排料口宽度
(mm)
处理能力
(t/h)
电动机功率
(kw)
总重量(t) 外形尺寸(长×宽×高)
(mm)
Φ600 PYB600 600 65 12-25 40 8P   30 5 2234×1370×1675
PYD600 35 3-13 12-23 5.5 2234×1370×1675
Φ900 PYB900 900 115 15-50 50-90 8P   55 11.2 2692×1640×2350
PYZ900 60 5-20 20-65 11.2 2692×1640×2350
PYD900 50 3-13 15-50 11.3 2692×1640×2350
Φ1200 PYB1200 1200 145 20-50 110-168 8P   110 24.7 2790×1878×2844
PYZ1200 100 8-25 42-135 25 2790×1878×2844
PYD1200 50 3-15 18-105 25.3 2790×1878×2844
Φ1750 PYB1750 1750 215 25-50 180-360 8P   160 50.3 3910×2894×3809
PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
PYD1750 85 5-13 60-180 50.2 3910×2894×3809
Φ2200 PYB2200 2200 300 30-60 420-700 8P   280-260 80 4622×3302×4470
PYZ2200 230 10-30 130-410 80 4622×3302×4470
PYD2200 100 5-15 80-200 81.4 4622×3302×4470
型号 HX3S185GYS300 HX3S216GYS400 HX3S216HP300
运输长度(mm) 14500 15000 16000
运输宽度(mm) 3000 3000 4550
运输高度(mm) 4400 4500 4600
最大长度(mm) 17000 16000 17000
最大宽度(mm) 3400 3900 6900
最大高度(mm) 5800 6500 4700
重量(t) 34.5 49.5 41
轮胎配置 并装双轴 并装三轴 并装三轴
圆锥破 GYS300 GYS400 HP300
出料皮带机 B650×15M×2 B800×15M×2 B800×15M×2
返料皮带机 B650×14M B800×14M B800×16M
成品皮带机 B500×15M B800×6M B650×15M×2
振动筛之下 B800×7M B800×8M B800×9M
振动筛型号 3YK1854 3YK2160 3YK2160
机型参数 WT200HPMS-E WT300HPMS-E WT400HPMS-E WT160SCS-E WT250SCS-E
喂料装置 最大喂料尺寸(mm) 185 200 280 200 215
喂料高度(mm) 2600 2700 2800 2800 2900
料仓容积(m³) 5 5 6 5 6
喂料皮带机 宽×长(mm) 1000×5500 1000×6000 1200×6500 1200×6000 1200×6500
破碎主机 型号 HPM200 HPM300 HPM400 SC160 SC250
进料口尺寸(mm) 210 230 300 230 250
重量(t) 10.4 15.8 23 11 15
驱动方式 电机V带 电机V带 电机V带 电机V带 电机V带
主皮带机 宽×长(mm) 1200×10500 1000×11500 1200×11500 1200×11500 1200×11500
卸料高度(mm) 3300 3500 3500 3500 3500
筛分系统 型式 单层振动筛分机 单层振动筛分机 单层振动筛分机 单层振动筛分机 单层振动筛分机
筛面尺寸(mm) 1500×3600 1500×3600 1500×4200 1500×3600 1500×4200
返料皮带机尺寸(mm) 500×8000 500×9000 500×9000 500×9000 500×9000
细料皮带机尺寸(mm) 1200×5000 1000×6000 1200×6000 1200×6000 1200×6000
细料皮带机卸料高度(mm) 3000 3100 3200 3100 3200
动力总成 破碎机驱动理念 市电/外置发电机组 市电/外置发电机组 市电/外置发电机组 市电/外置发电机组 市电/外置发电机组
发动机 康明斯 康明斯 康明斯 康明斯 康明斯
运输外形尺寸 长度(mm) 17000 18500 19000 18500 19000
宽度(mm) 3300 3500 3500 3500 3500
高度(mm) 3600 3700 3700 3700 3700
重量(t) 45 55 65 50 60

选配:发电机组、板链给料机、加大料斗、料位传感器、防尘装置、喷淋管、极地气候套件、加长皮带等

免费获取
  • 建厂方案
  • 投资分析
  • 环保政策分析
+ 在线留言

如果您对我们的产品有任何需求、建议和意见,请您留言! 看到信息后会第一时间给您回复。谢谢!

+ 案例现场
  • 石子破碎生产线

    石子破碎生产线

    生产能力:50-800t/h

    成品粒度:按工艺而定

    组成设备:振动给料机、颚式破碎机、反击式破碎机、振动筛、胶带输送机、集中电控等设备组成。
